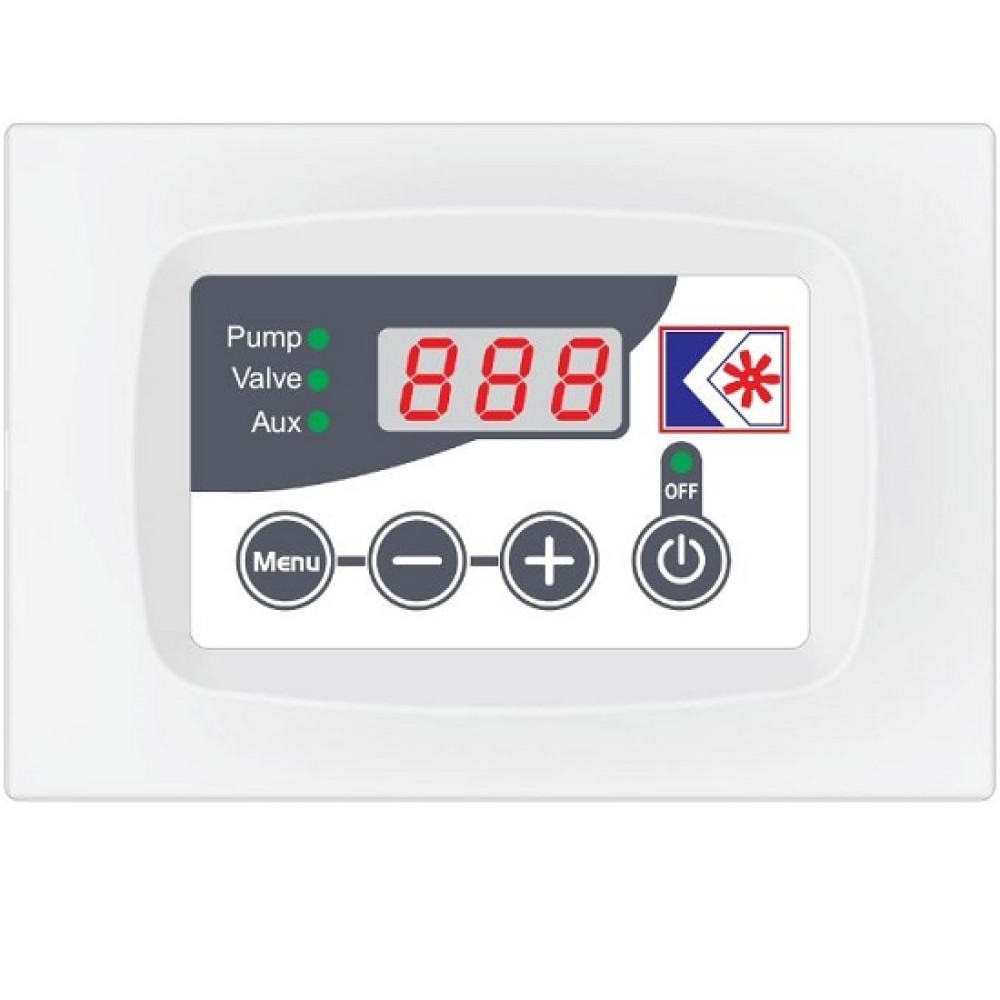

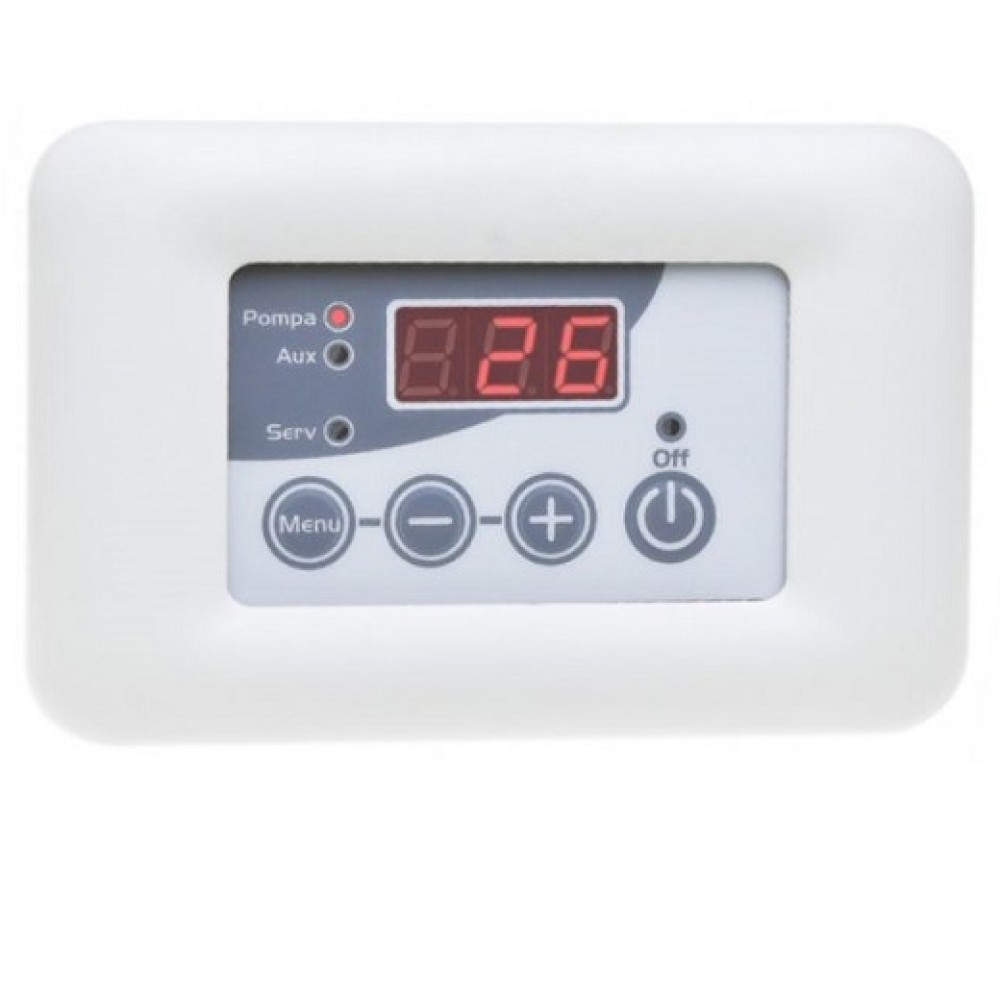

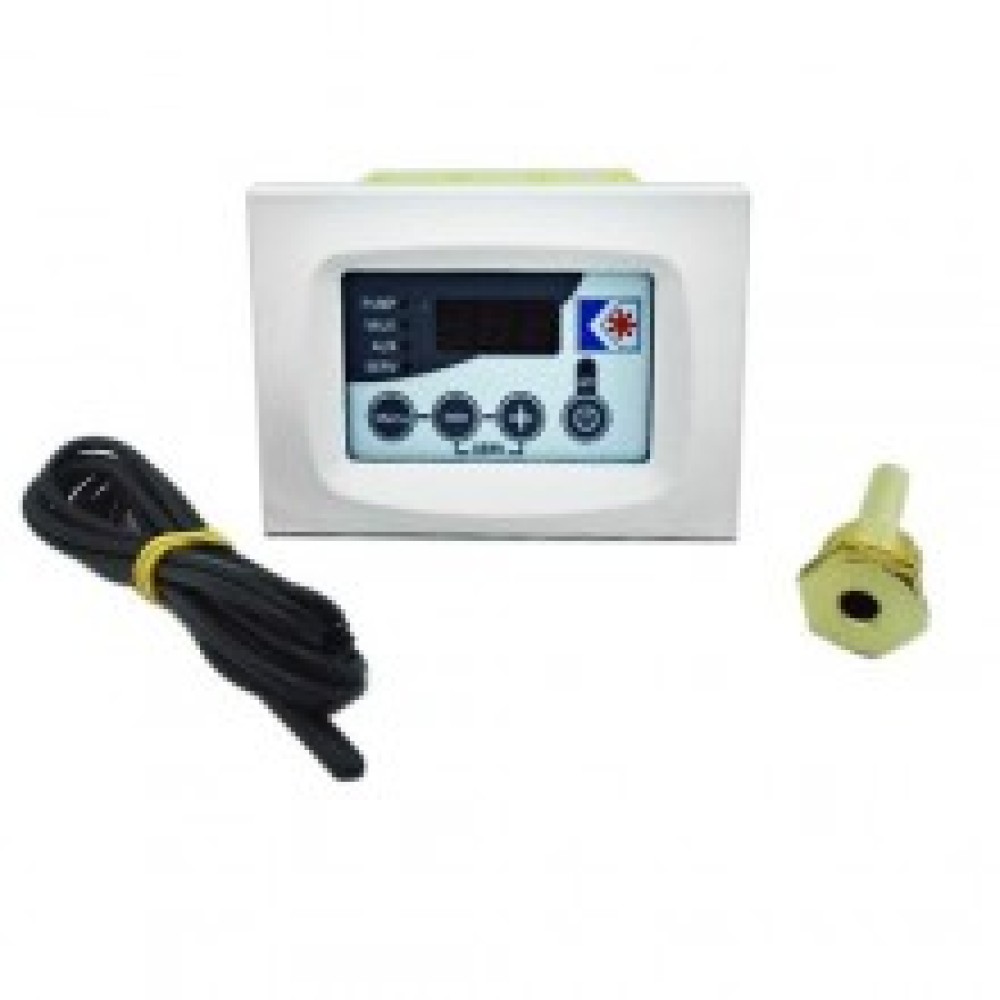

Θερμοστάτης Ψηφιακός Νερού Ενεργειακών Τζακιών TC110

Ψηφιακός Θερμοστάτης για τζάκια καλοριφέρ TC110

ΛΕΙΤΟΥΡΓΙΕΣ

1. ON / OFF

Για την ενεργοποίηση της συσκευής πατήστε παρατεταμένα το πλήκτρο ( ON/OFF) . ΄

Όταν η συσκευή είναι απενεργοποιημένη , τότε ανάβει το λαμπάκι OFF.

2. Λειτουργία ALARM

Εάν η θερμοκρασία του αισθητήρα ξεπεράσει την τιμή που είναι ρυθμισμένη η Α01 ( alarm thermostat ) , τότε λαμβάνουμε ηχητικό και ακουστικό σήμα το οποίο μπορεί να απενεργοποιηθεί για 5 λεπτά εάν πατήσουμε οποιοδήποτε πλήκτρο. Μετά τα 5 λεπτά η λειτουργία ALARM ενεργοποιείται και πάλι.

3. Αντι-παγωτική λειτουργία ( ANTI FREEZING )

Εάν η θερμοκρασία του αισθητήρα πέσει κάτω από την τιμή που είναι ρυθμισμένη η Α03 ( anti freezing thermostat ) , τότε ενεργοποιείται ο κυκλοφορητής για προστασία των σωληνώσεων και του δικτύου από τον παγετό και στην οθόνη εμφανίζεται η ένδειξη « ICE ».

4. Λειτουργία αναμονής :

Ακόμα και όταν είναι απενεργοποιημένη η συσκευή ( ανάβει μόνο το led OFF ) , για τις λειτουργίες ALARM ή ANTI-FREEZING ή ANTI BLOCK PUMP ενεργοποιείται αυτομάτως και γίνεται ΟΝ.

5. Αντι-μπλοκάρισμα κυκλοφορητή ( ANTI BLOCK PUMP )

Για να διατηρείται σε καλή κατάσταση ο κυκλοφορητής θα πρέπει κατά διαστήματα(περίπου ανά μια εβδομάδα) να λειτουργεί για λίγο. Η παράμετρος Τ01 ορίζει κάθε πόσο διάστημα θα ξεκινάει ( σε ώρες ) αυτή η διαδικασία , και η Τ02 για πόσο αυτή θα διαρκέσει ( σε δευτερόλεπτα ).Στην οθόνη εμφανίζεται η ένδειξη bLP.

6. Δοκιμή κυκλοφορητή ( TEST PUMP )

Όσο πιέζουμε το πλήκτρο (+) ο κυκλοφορητής λειτουργεί δοκιμαστικά , στην οθόνη εμφανίζεται η ένδειξη tSt

7. Νερό χρήσης SANITARY WATER

Α.για παραγωγή ζεστού νερού χρήσης μέσα στο τζάκι ΧΩΡΙΣ ηλεκτροβάνα,η παράμετρος Η_ ρυθμίζεται στο Ο

Κατά την ζήτηση νερού ο αισθητήρας ροής πηγαίνει σε κατάσταση ΟΝ ( κλειστές επαφές στην κλέμμα FLUX ) τότε ο κυκλοφορητής απενεργοποιείται και το led PUMP αναβοσβήνει , αν όμως η θερμοκρασία του νερού θέρμανσης υπερβεί την θερμοκρασία της παραμέτρου Α02 τότε ο κυκλοφορητής ενεργοποιείται για λόγους ασφαλείας.

Β. για παραγωγή ζεστού νερού χρήσης σε ξεχωριστό μπόιλερ ή εναλλάκτη ΜΕ ηλεκτροβάνα , η παράμετρος Η_  ρυθμίζεται στο 1.

Κατά την ζήτηση νερού ο αισθητήρας ροής πηγαίνει σε κατάσταση ΟΝ , ή εάν έχετε θερμοστάτη στο μπόιλερ πέφτει η θερμοκρασία του ( και έτσι έχετε κλειστές επαφές στην κλέμμα FLUX ) . Η ηλεκτροβάνα γυρίζει στο νερό χρήσης και ο κυκλοφορητής λειτουργεί , εκτός εάν η θερμοκρασία του νερού θέρμανσης υπερβεί την θερμοκρασία της παραμέτρου Α02 οπότε γυρίζει για ασφάλεια η ηλεκτροβάνα γυρίζει το νερό στα σώματα.

Γ. για παραγωγή ζεστού νερού χρήσης σε ξεχωριστό μπόιλερ ή εναλλάκτη ΜΕ κυκλοφορητή , η παράμετρος Η_ ρυθμίζεται στο 1b.

Κατά την ζήτηση νερού χρήσης ο αισθητήρας ροής πηγαίνει σε κατάσταση ΟΝ ή εάν έχετε θερμοστάτη στο μπόιλερ πέφτει η θερμοκρασία του ( και έχετε κλειστές επαφές στην κλέμμα FLUK ). Η ηλεκτροβάνα απενεργοποιείται και ο κυκλοφορητής λειτουργεί , εκτός και εάν η θερμοκρασία του νερού θέρμανσης υπερβεί την θερμοκρασία της παραμέτρου Α02 , οπότε για ασφάλεια η ηλεκτροβάνα γυρίζει το νερό στα σώματα.

ΠΑΡΑΜΕΤΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ ΕΞΟΔΟΥ

Επιτρέπει τις λειτουργίες εξόδου

→ Λειτουργία GRILL ( σχάρα ) :

→ Προγραμματιζόμενη λειτουργία θερμοστάτη

• Για να εισέρθετε στο μενού πατήστε ταυτόχρονα το Ρ2 και Ρ3 για περίπου 5 δευτερόλεπτα
• Η οθόνη δείχνει την ένδειξη Gri ή tEr
• Διαμορφώστε με τα κουμπιά Ρ2(-) και Ρ3(+) μαζί με το κουμπί Ρ1 ( menu )
• Για να βγείτε από το πρόγραμμα και να σώσετε τις νέες ρυθμίσεις περιμένετε περίπου 5 δευτερόλεπτα

ΚΥΡΙΩΣ ΜΕΝΟΥ

ΡΥΘΜΙΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΑΠΟ ΤΗΝ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΕΛΕΓΧΟΜΕΝΗΣ ΕΞΟΔΟΥ

T-PUMP : για την ρύθμιση της αντλίας

T-VALV : για την ρύθμιση της βαλβίδας

T-AUX : για την ολοκλήρωση του λέβητα αερίου , ηλεκτροβαλβίδας ή άλλης εφαρμογής

T-SERV : για την ρύθμιση της ηλεκτροβαλβίδας ή άλλης εφαρμογής

Πατώντας το κουμπί Ρ1(MENU) βλέπετε στην οθόνη την τιμή από τη POMPA / VALV / AUX / SERV

Για να το διαμορφώσετε :

→ επιλέξτε την τιμή που θέλετε

→ από τα κουμπιά Ρ3 (+) και Ρ2 ( - ) αυξήστε ή μειώστε την τιμή

→ για να αποθηκευτούν οι ρυθμίσεις σας περιμένετε περίπου 5 δευτερόλεπτα ή πατήστε το κουμπί Ρ1 (menu)
